A placa-mãe é a plataforma de hospedagem do host do computador e também é o dispositivo básico que afeta o desempenho de todo o sistema. Especialmente em termos de expansão de funções, diferentes placas precisam ser instaladas, como placas gráficas, placas de som profissionais, placas de rede de alto desempenho, placas de matriz de disco RAID e outros dispositivos, todos expandidos através de slots PCI-E. Esses slots na placa-mãe têm comprimentos diferentes e muitas pessoas só reconhecem o slot mais longo para placa gráfica ao instalar um computador. Então, qual é a diferença entre eles?

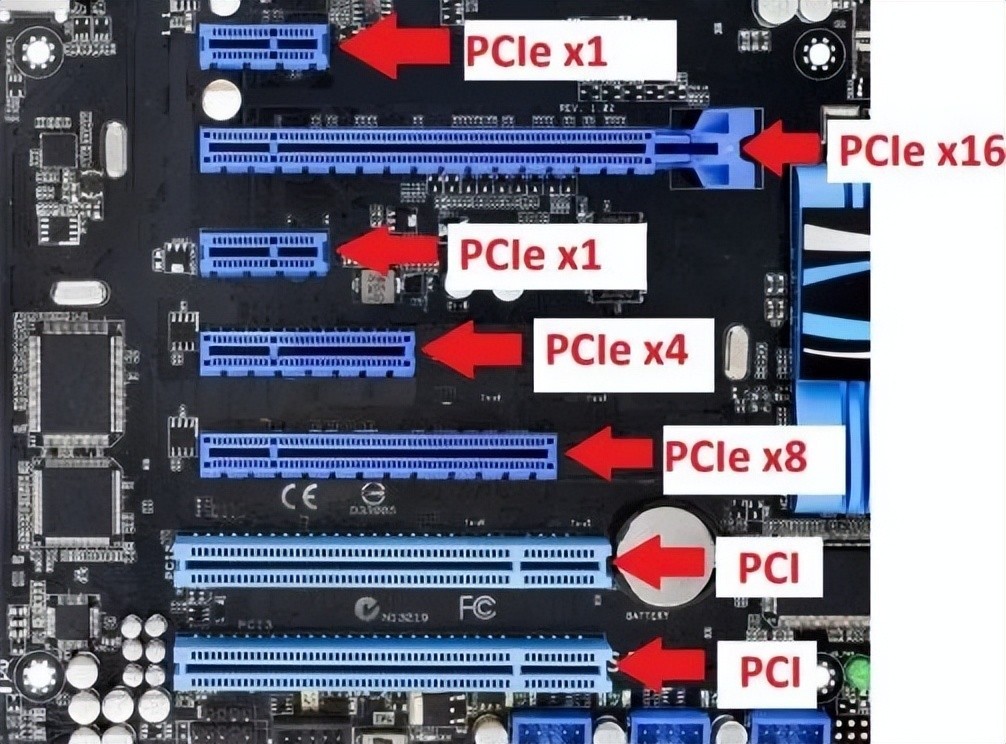

PCI-E é um barramento de expansão de alta velocidade comum para placas-mãe atuais. É dividido em x1, x2, x4, x8, x16, x32 e outras especificações, e os comprimentos de slot correspondentes também são diferentes. Conforme mostrado na imagem abaixo, o slot PCI-E é dividido em duas seções por uma partição infalível. A seção próxima ao defletor do chassi fornece alimentação básica, reset, relógio, detecção de dispositivo, SMBus e outras funções. De acordo com a especificação PCI-SIG, eles fornecem fisicamente uma capacidade máxima de alimentação de 75W. Portanto, o comprimento desta parte de todos os slots de especificação PCI-E é o mesmo e há 22 pinos de contato em seu interior.

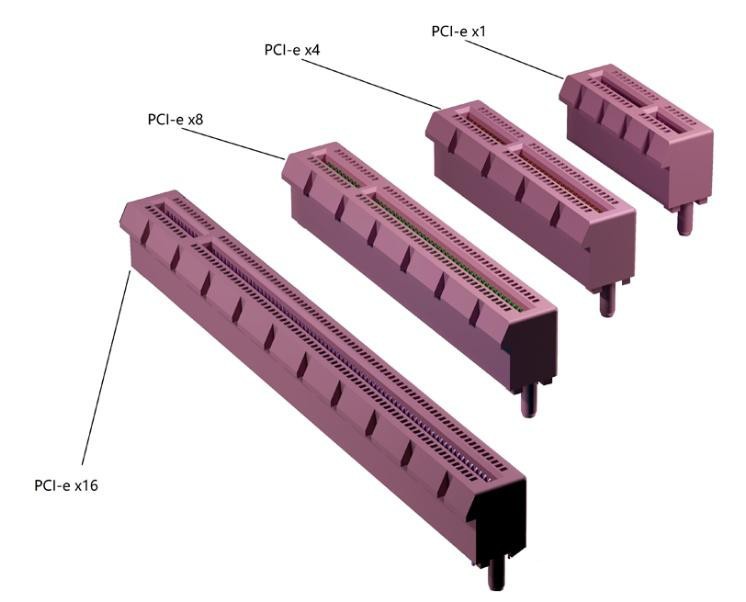

O comprimento da outra seção é diferente dependendo do número de canais. De modo geral, quanto maior o comprimento físico do slot, maior será o número de pinos de contato internos, mais canais de transmissão serão fornecidos e maior será a largura de banda geral. Nas especificações, eles geralmente são aumentados em um fator de 2. A figura a seguir mostra várias especificações comuns de slots PCI-E.

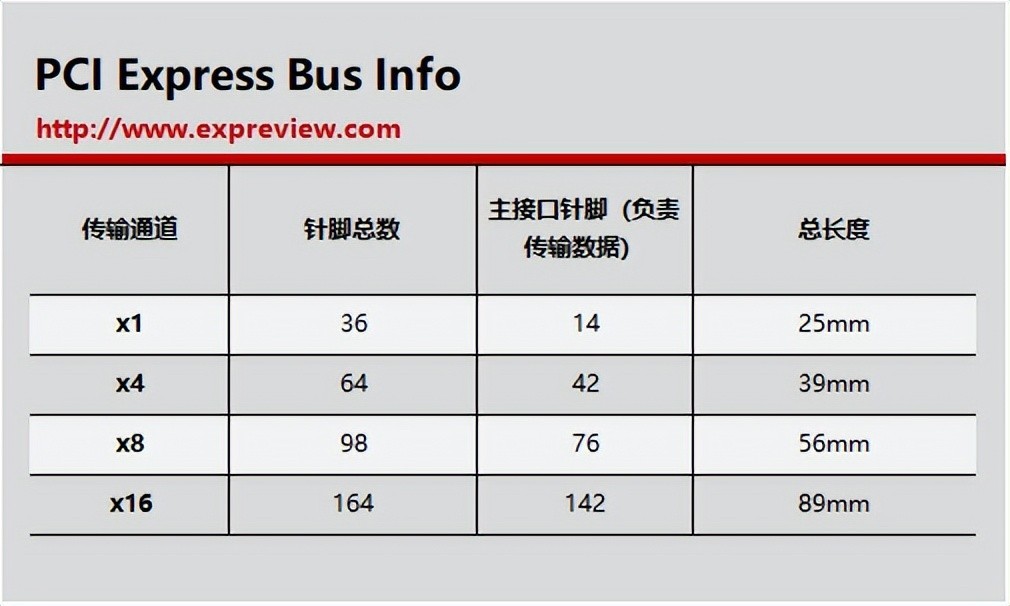

O mais curto é PCI-E O comprimento total do slot x1 é de 25 mm. Existem apenas 14 pinos internos de transmissão de dados (excluindo 22 na parte da fonte de alimentação). Ele pode fornecer apenas um canal de transmissão e possui largura de banda de transmissão limitada. É amplamente utilizado em periféricos de baixa velocidade, incluindo placas de som independentes, placas de rede, placas de rede sem fio/Bluetooth e outros dispositivos.
O slot PCI-E x4 de comprimento médio tem um comprimento total de 39 mm. Possui 42 pinos internos de transmissão de dados e pode fornecer 4 canais de transmissão. Ele pode atender às necessidades de operação estável de hardware de média a alta velocidade, como unidades de estado sólido com protocolo NVMe, e também pode ser adaptado a periféricos avançados, como placas de rede 10G e placas de matriz de disco. O slot PCI-E x4 também possui um formato especial de slot, o slot M.2, que é especialmente usado para instalar unidades de estado sólido NVMe de alta velocidade.
Algumas pessoas podem perguntar onde está o slot PCI-E x2? Na verdade, os fabricantes de placas-mãe basicamente não fabricam slots físicos PCI-E x2 dedicados, e alguns fabricantes de periféricos de expansão geralmente reduzem as especificações PCI-E x4. Por exemplo, algumas unidades de estado sólido OEM raras (como as unidades de estado sólido dos consoles de jogos XBOX Series X/S) e cartões de memória microSD Express têm especificações x2.
O próximo é o slot PCI-E x8. Seu comprimento é de 56 mm. Possui 76 pinos internos de transmissão de dados e pode fornecer 8 canais de transmissão. A largura de banda de transmissão é quatro vezes maior que a PCI-E x4, mas basicamente só pode ser vista em placas-mãe de servidores ou placas-mãe de consumo inicial. Os slots PCI-E x8 das placas-mãe de consumo modernas geralmente são reduzidos em relação ao slot PCI-E x16. Falaremos sobre isso em um momento.
Em seguida, há o slot PCI-E x16, que é o slot familiar para placa gráfica. Seu comprimento é de 89 mm. Possui 142 pinos internos de transmissão de dados e pode fornecer 16 canais de transmissão. É também o chamado slot “full blood”. Geralmente é instalado com placas gráficas independentes.
Além disso, o slot PCI-E x8 da placa-mãe de consumo que acabamos de mencionar foi reduzido em relação ao slot PCI-E x16. A aparência não é diferente do PCI-E x16, mas se você olhar de perto, descobrirá que há apenas metade do número de pinos de contato de transmissão de dados internos.
Além disso, a especificação PCI-E também possui slots PCI-E x32 com um maior número de canais. O comprimento do slot é naturalmente maior, então basicamente só pode ser visto em servidores.
Finalmente, vamos falar sobre compatibilidade. PCI-E é compatível com versões anteriores. Por exemplo, dispositivos PCI-E x1 podem ser conectados em slots PCI-E de qualquer especificação. Para ser franco, desde que possam ser conectados, eles podem ser usados.
No geral, diferentes slots PCI-E desempenham suas próprias funções. O slot curto é para expansão, o slot intermediário é para expansão de capacidade e eficiência e o slot longo é dedicado ao hardware principal. O planejamento e a instalação adequados podem garantir o desempenho total do hardware, e os novatos podem facilmente evitar mal-entendidos sobre vários slots.
