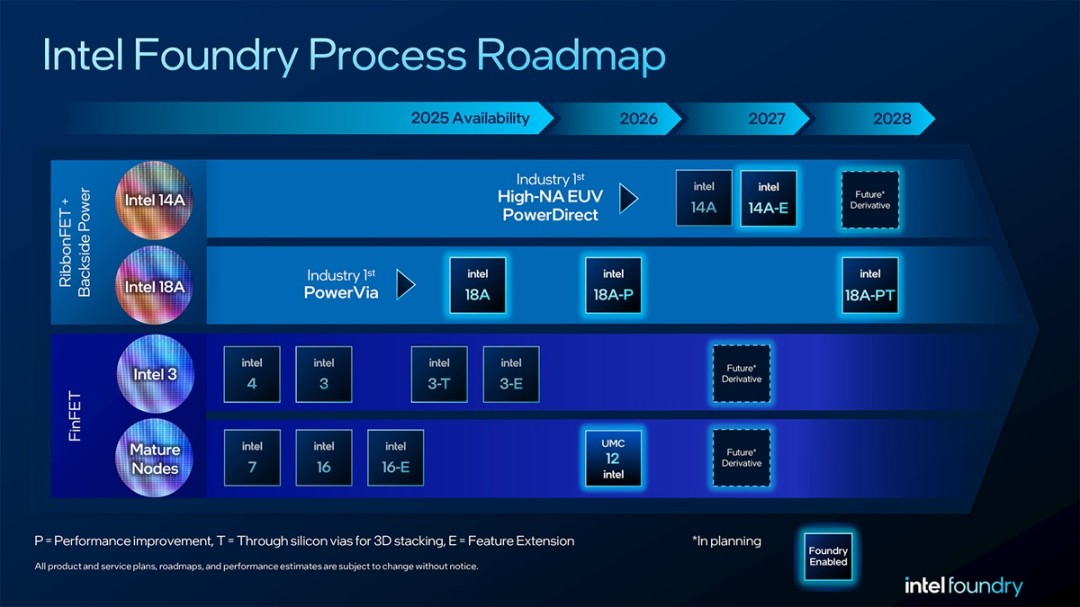

No evento IFS Direct Connect realizado em 21 de fevereiro de 2024, a Intel compartilhou seus planos após o processo Intel 18A, anunciou um novo roteiro de processo e adicionou versões evoluídas da tecnologia de processo Intel 14A e vários nós profissionais. No Intel 14A, a Intel apresentará pela primeira vez a tecnologia de litografia EUV de alto NA, com produção experimental prevista para 2028 e produção em massa em 2029.
De acordo com a Wccftech, tanto a Taiwan Semiconductor Manufacturing Company (TSMC) quanto a Samsung estão promovendo ativamente o desenvolvimento do nó de processo de 1,4 nm, e a Intel está considerando atualizar seu roteiro de processo para lidar melhor com os concorrentes. Um deles é o lançamento do Intel 14A2 (Intel 14A Gen2) baseado no Intel 14A original, que é uma versão melhorada da tecnologia de processo.
Intel 18A é a primeira tecnologia de processo da Intel a suportar a tecnologia de fonte de alimentação traseira PowerVia e a arquitetura de transistor GAA. As duas novas tecnologias trazem vantagens óbvias do PPA. Entre elas, a PowerVia é a única rede traseira de transmissão de energia (PDN) da Intel e a primeira do setor, que otimiza a transmissão do sinal, eliminando a necessidade de fiação de fonte de alimentação frontal no wafer. O Intel 14A também continuará a ser alimentado pela parte traseira, usando um design chamado “PowerDirect”. A arquitetura do transistor GAA também será atualizada para "RibbonFET 2", que aumentará o desempenho em 15% a 20% sob a mesma potência, ou reduzirá o consumo de energia em 25% a 35% sob o mesmo desempenho. Além disso, a densidade do transistor também aumentará em até 30%.
Com o Intel 14A2, a Intel planeja reduzir o pitch da camada de interconexão metálica mais baixa (M0) de 28nm no Intel 14A para 21nm, aumentando ainda mais a densidade do transistor. A estrutura nTSV original projetada para fonte de alimentação traseira pode não ser capaz de atender aos requisitos de densidade de corrente dos transistores. Por esse motivo, a Intel mantém a fonte de alimentação traseira como rede de fonte de alimentação principal e reutiliza parte da fiação metálica frontal para realizar a tarefa de fonte de alimentação auxiliar e transmissão parcial do sinal do clock, aliviando assim a pressão da fonte de alimentação por meio de um design de fonte de alimentação de dupla face.
Embora esta solução aumente a dificuldade de fiação, espera-se alcançar um equilíbrio entre densidade de transistor, fonte de alimentação e fabricação em nós de processo mais avançados.
